Cara Membuat VOIP Menggunakan Cisco Packet Tracer

VOIP

Assalamu alaikum Wr.wb.

Haiii teman- teman.... disini saya akan berbagi ilmu tentang mengkonfigurasi VOIP pada aplikasi Cisco Packet Tracer. Simak yuk temen-temen.


1.PENGERTIAN VOIP
      VOIP(Voice Over Internet Protocol) adalah teknologi yang memungkinkanpercakapamn jarak jauh melalui media internet.Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data,dan bukan lewat sirkuit analog telepon biasa.

2.FUNGSI VOIP

1. Signalling –Signalling berfungsi untuk menangkap jaringan yang dituju, sehingga dapat melakukan pesan/percakapan
2. Database Service –Layanan database adalah salah satu fungsi VOIP dalam mencari tujuan akhir/endpoint yang harus dituju,sekaligus sebagai penerjemah alamat yang biasanya digunakan dalam dua jaringan yang berbeda.
3. Call Conect/Disconect (Bearer Control)-bearer Control memungkinkan si penerima panggilan dapt memutuskan panggilan/menerima panggilan.
4. Codecs Operations-Berguna sebagai coder maupun decoder dalam pengubahan transmitted suara menjadi sinyal digital/paket data maupun sebaliknya.

3.LATAR BELAKANG
       Latar belakang saya membuat simulasi layanan VOIP ini untuk memberikan ngambaran bagaimana cara membuat topologi layanan voip,bagaiman iphone 1 dengan iphone yang lainnya saling berkomunikasi.

4.ALAT & BAHAN

1. PC.
2. Aplikasi Cisco Packet Trecher.

5.MAKSUD DAN TUJUAN
      Tujuan saya membuat simulasi layanan VOIP ini,supaya saya bisa paham bagaiman cara kerja Cisco packet Trecher untuk membuat layanan voip.

6.TAHAP-TAHAP

1. Buka cisco Packet trecher.
2. Buat sebuah router jenis 2811.
3. Buat sebuah switch jenis 2960.
4. Buat 3 buah ip iphone
5. Sambungkan seluruh ip iphone ke switch dan switch ke router,masig-masing menggunakan kabel straight-trougt
6.
7.
8. Colokan kebel power adaptor pada setiap iphone,kemudian drag power ke portnya
9.
10.
11. Masuk ke konfigurasi switchport
12. Langkah-langkah nya:

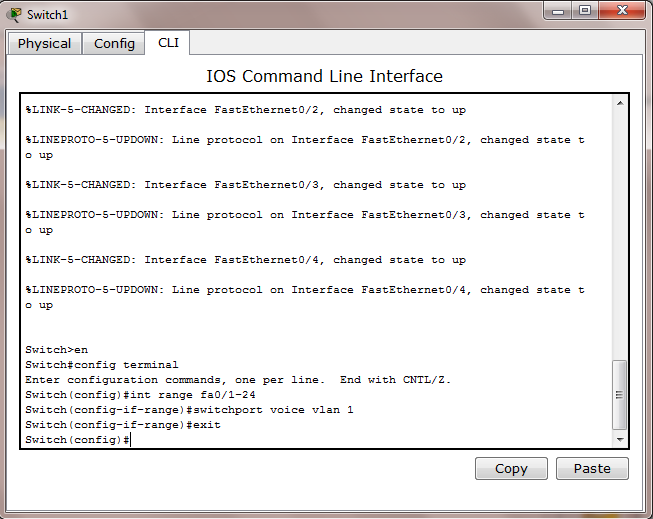

13. Klik pada switch,masuk ke tab CLI
14.
15.
16. Pada CLI ketikan perintah “en”,kemudian enter
17. Lalu “config terminal”
18. Kemudian masukkan perintah “int range fa0/1-24”
19. Kemudian ketikkan “switchport vlan 1”
20. Kemudian keluar dengan ketik perintah “exit”
21. Konfigurasi router
22. Berikut Langkah-langkah untuk konfigurasi router:
23. Klik router,kemudian masuk ke tab CLI
24. Pada CLI ketikkan perintah “en”,kemudian “config terminal”.
25. Laketikkan “ip dhcp pool voice”.
26. Lalu kita masukkan ip network& subnet mask,saya menggunakan network   192.168.1.14 255.255.255.0
27. Lalu tentukan ip mrouter pada dhcp.caranya dengan memasukkan perintah “default-router 192.168.1.15 255.255.255.0.
28. Lalu ketik "option 150 ip 192.168.1.15.
29.
30.
31. Tuliskan "telephony-service".
32. Lalu "max-exphone 5".
33. Kemudian ketik "max-dn 5".
34. Lalu "ip source-address 192.168.4.1 ort 2000".
35. Lagi ketik "auto assign 1 to 4".
36. Lalu "ephone-dn 1".
37. Kemudian lagi "number 111".
38. Lagi "ephone-dn 2".
39. Ketik "number 222".
40. Kita masukan lagi "ephone-dn 3".
41. Lalu "number 333".
42. Lalu "exit".
43.
44.
45. Setelah kita konfigurasi pada router dan memberi nomer pada iphone, kita tinggal mengecek apakah iphone bisa saling terhub ung atau tidak.

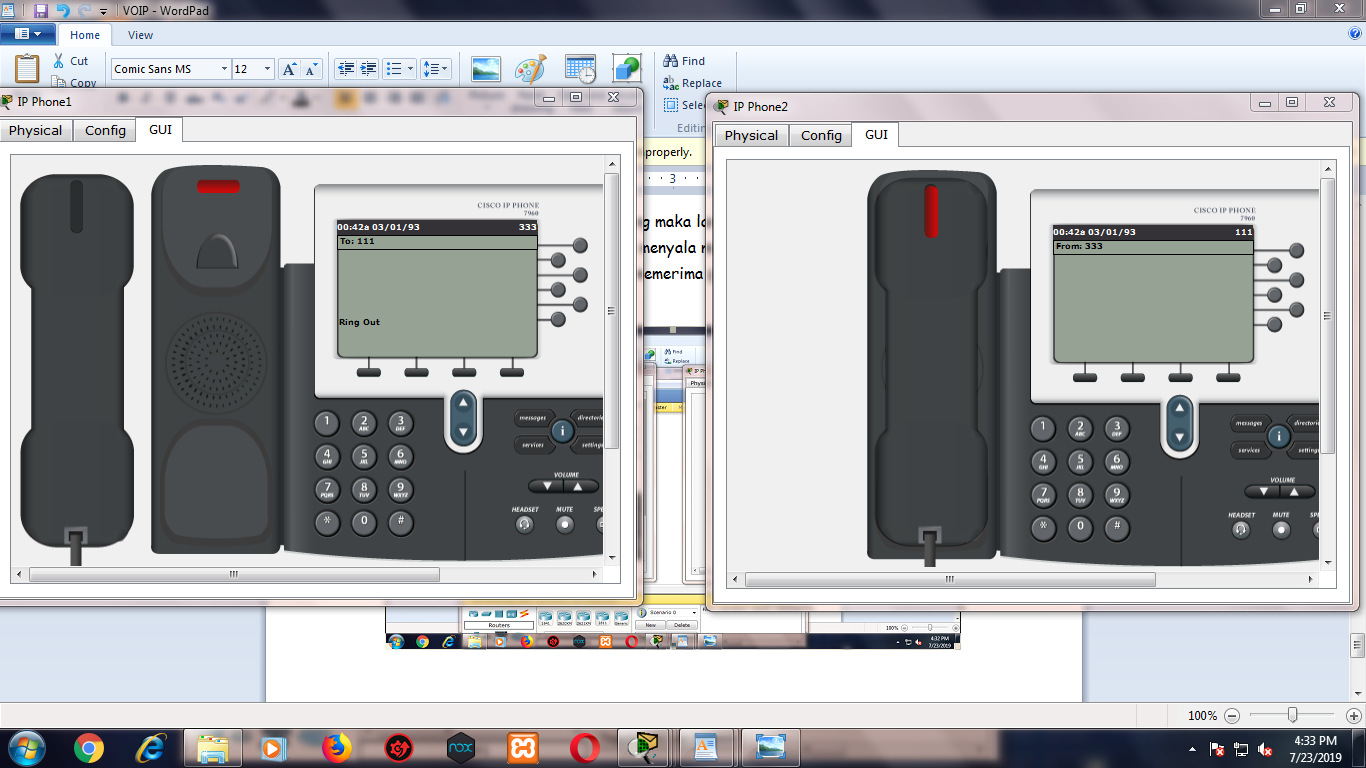

46. Kita klik iphone dan pilih GUI, lalu pilih iphone 1 lagi dan pilih GUI juga.
47.
48.
49.
50.
51. lalu ketik/tekan nomer iphone untuk menghubungi iphone.
52. Jika tersambung maka lampu pada iphone akan menyala, tapi jika tidak menyala maka iphone tidak saling trhubung ataupun tidak memerima panggilan. itu berarti konfigurasi gagal.

6. KESIMPULAN
    Hasil dari konfigurasi ini adalah, kita dapat membuat layanan VOIP dengan mudah dan sederhana.

Sekian dari saya temen-temen, semoga bermanfaat dan selamat mencoba. Terima kasih.

Wassalamu'alaikum wr wb.
